Prensa de esquina para marcos con cuña doble

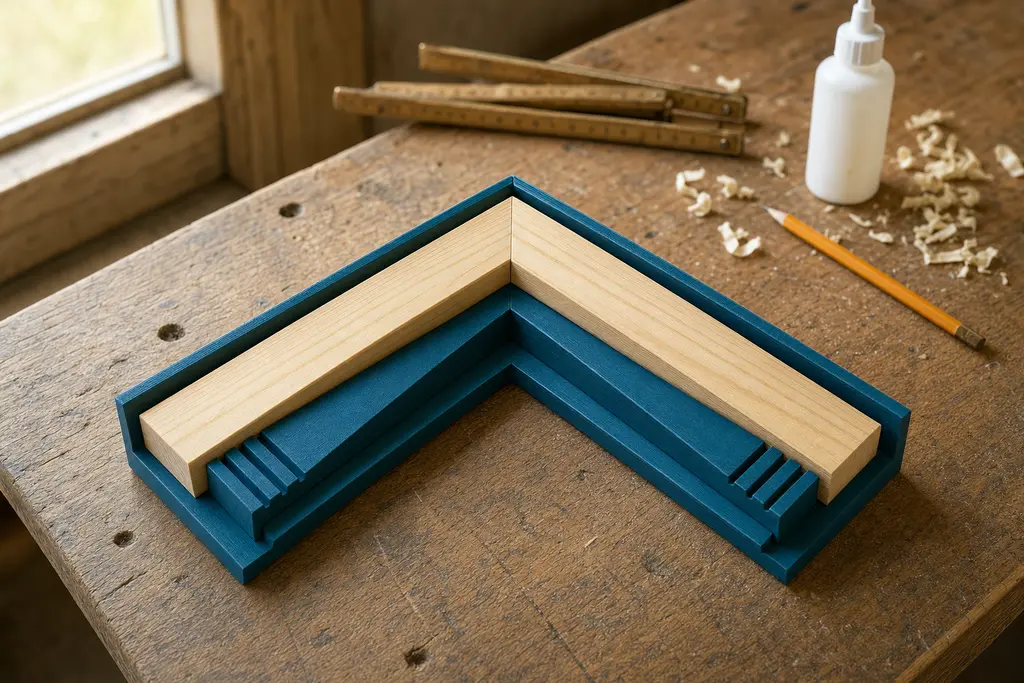

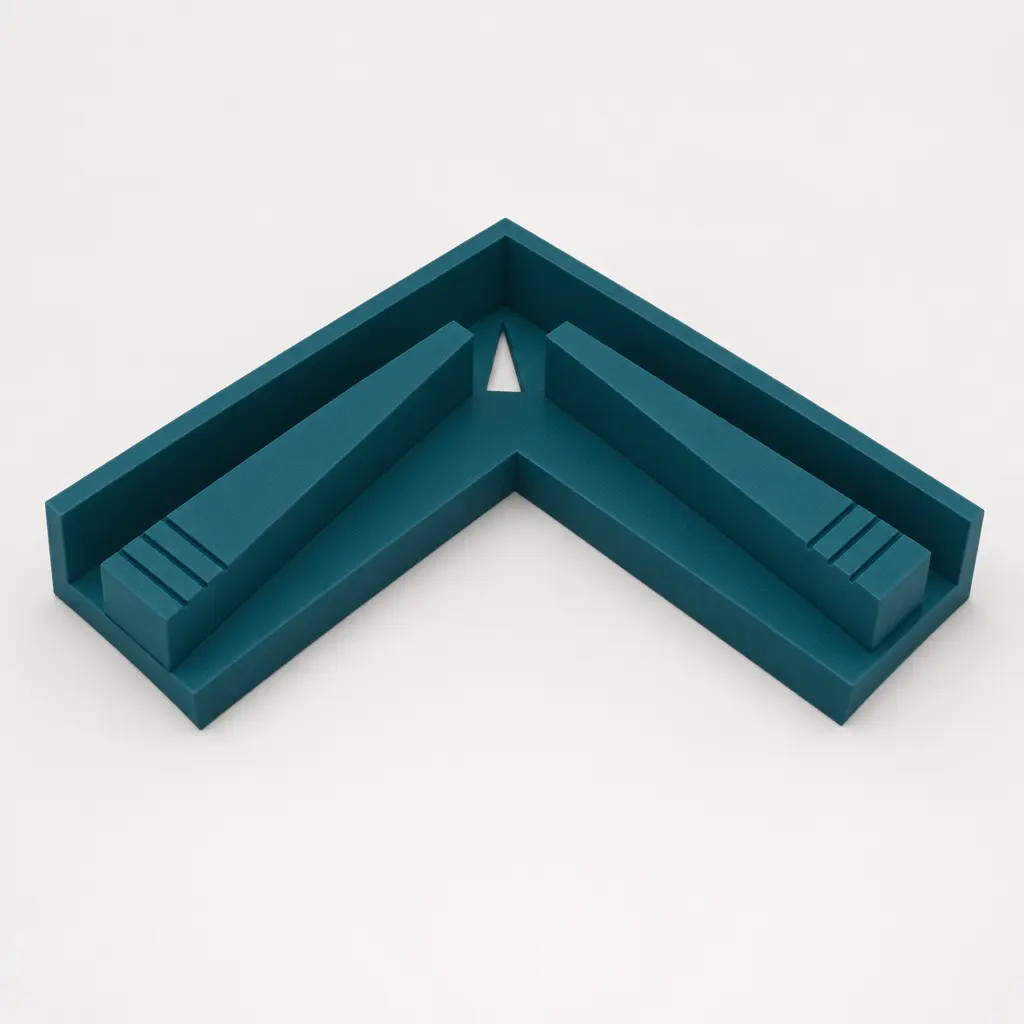

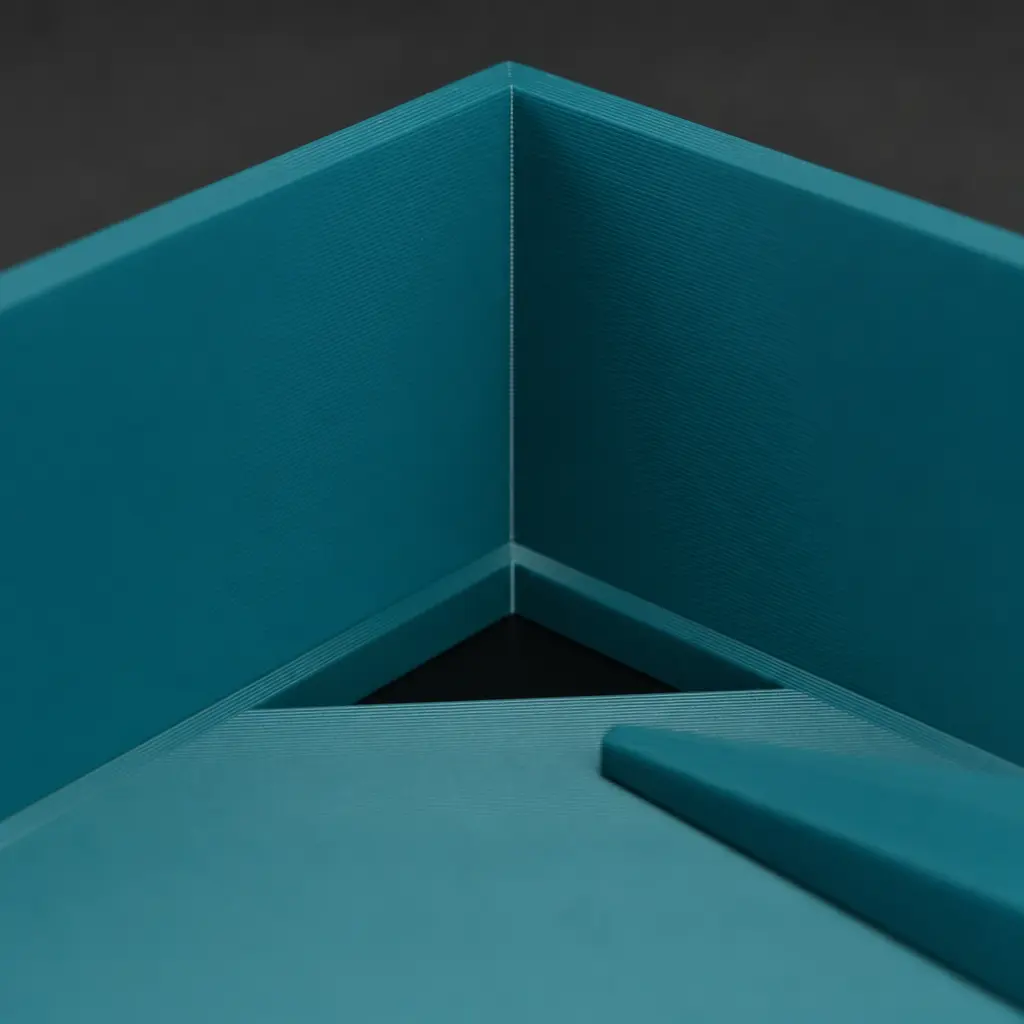

La prensa de esquina para marcos resuelve el problema más común del enmarcado casero: los ingletes que cierran chuecos. La escuadra en L tiene dos muros de referencia perfectamente planos, verticales y a 90° exactos entre sí, sin chaflanes ni redondeos que falseen la medida. Recargas el canto exterior de cada larguero contra su muro, juntas los dos cortes a mano y aprietas las cuñas: la esquina queda escuadrada y, sobre todo, las dos piezas quedan en el mismo plano, que es el defecto que más se nota cuando el marco ya está colgado en la pared. El apriete es por cuña, sin tornillos ni herrajes. Cada cuña entra por el extremo abierto del brazo con la punta delgada hacia la esquina; su cara interior es plana y abraza todo el canto del larguero, mientras la cara inclinada de 8.7° se traba contra el muro de reacción. Es un ángulo autoblocante: una vez que empujas la cuña, se queda. Admite molduras de 18 a 30 mm de ancho, que es el rango donde caen prácticamente todos los marcos de cuadro y bastidores de lienzo; hasta 38 mm todavía cierra, aunque con menos cuña dentro de la herramienta y por lo tanto menos agarre. El triángulo calado en la base deja escurrir el pegamento para que el marco no se pegue a la prensa, y los brazos de 175 mm dan apoyo de sobra a cada lado del corte. Son 3 piezas impresas en PETG: la escuadra base y dos cuñas idénticas. El PETG se eligió a propósito sobre el PLA porque la cuña se empuja y se golpea con la mano o con un mazo de goma, y el PLA se astilla. Toda la placa se imprime acostada, sin soportes, en unas 3 horas y media. Una prensa sostiene una esquina: para armar un marco completo de un jalón conviene imprimir cuatro. Detalle de armado: las dos cuñas son la misma pieza y la del segundo brazo va volteada, así que sus ranuras de agarre quedan hacia abajo; si las prefieres hacia arriba, imprime la segunda espejada en tu laminador.

Dimensiones

175 × 254.8 × 33 mm

Volumen

322.3 cm³

Total con tu configuración

Calculando precio…

Componentes incluidos

2 modelos · 2 componentes por pieza

Toca un componente para verlo en 3D y elegir su material, color, relleno y cuántas copias quieres. Lo que cambies aquí se refleja en el precio y en tu carrito.

Escuadra base en L

1× · PETG · Blanco · 40%

Material

PLAPETGABSTPU flexiblePLA fibra de carbonoPETG fibra de carbonoABS fibra de carbonoPLA GlowPLA Piedra

Resistente al agua y a la intemperie. Para piezas funcionales.

Color · Blanco

Relleno · 40%

Fuerte — piezas funcionales

Copias por pieza

−1+

Cuántas copias de este componente incluye cada pieza

175 × 175 × 33 mm · 209.1 cm³

Cuña de apriete (imprimir 2)

1× · PETG · Blanco · 40%

Material

PLAPETGABSTPU flexiblePLA fibra de carbonoPETG fibra de carbonoABS fibra de carbonoPLA GlowPLA Piedra

Resistente al agua y a la intemperie. Para piezas funcionales.

Color · Blanco

Relleno · 40%

Fuerte — piezas funcionales

Copias por pieza

−1+

Cuántas copias de este componente incluye cada pieza

130 × 29.8 × 22 mm · 56.6 cm³
